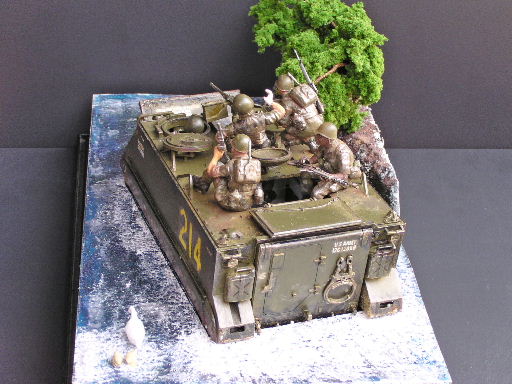

1/35 タミヤアメリカＭ113装甲兵員輸送車

「ベトナム戦線においてメコン川を横断するアメリカ兵士たち・・・」

2005.12 製作
お気に入りランク：★★★★★ レア度：★★★☆☆

リアルな水面ジオラマを戦車模型で作りたい！そんな思いで構想を練る中、選んだキットがＭ113なのです。
第2次大戦において、兵員輸送車の開発が続けられ、キャタピラーの採用、水上走行装置の採用など機動力がいっそう向上されたものです。ベトナム戦争でも大量に使われ、戦場において歩兵を安全に、すばやく行動させるためには欠くことのできない戦闘支援車両となっていました。

Photo Gallery

製作過程

今回はタミヤ1/20ミニカー用のコレクションケースをべースにします。キットとジオラマベースのレイアウトを考えながら、今回は珍しく完成時のイラストイメージを描いたり、作業手順書を作ってから取り組みました。限られた空間で水面ジオラマを製作するには、兵士5名も車体上に乗せられるこのキットは最適なものでした。

1.塗装1
	今回は可能な限り、組み立てて塗装することにしました。まずはサーフェイサーから吹きます。車体色のオリーブドラブを吹きます。車内やキャタピラ周りは筆塗りします。

2.組み立て
	今回塗装前にキズや凹みを付けるのを忘れていました。（水上走行なので、まあいいか・・・）装甲車ということで組み立ては単純と思ってましたが、意外と部品点数は多かったですね。付属する歩兵も同時に製作し、全体を組み上げます。(汚し塗装などは後回しにして、上下左右のコレクションケースへの収まり具合をまず確認します)

2.組み立て

今回塗装前にキズや凹みを付けるのを忘れていました。（水上走行なので、まあいいか・・・）装甲車ということで組み立ては単純と思ってましたが、意外と部品点数は多かったですね。
付属する歩兵も同時に製作し、全体を組み上げます。(汚し塗装などは後回しにして、上下左右のコレクションケースへの収まり具合をまず確認します)

3.ベース
	今回は水面に沈んだ装甲車を再現するため、いつもより厚い２ｃｍの発砲スチロールを使います。組み上げたキットをべースに置いて、レイアウトを考えます。キットの大きさに合わせて、水面に沈む部分「四角い穴」をカットします。「四角い穴」がベース貫通したままでは、強度不足のため、ベースに合わせたプラバンに接着。ストーン調スプレーでベース全体を塗装。「四角い穴」に合わせて透明プラバンをカット。㈲オオクボから発売の透明なプラ素材「なみいたくん」も四角い穴に合わせてカット。

3.ベース

今回は水面に沈んだ装甲車を再現するため、いつもより厚い２ｃｍの発砲スチロールを使います。
組み上げたキットをべースに置いて、レイアウトを考えます。キットの大きさに合わせて、水面に沈む部分「四角い穴」をカットします。
「四角い穴」がベース貫通したままでは、強度不足のため、ベースに合わせたプラバンに接着。
ストーン調スプレーでベース全体を塗装。
「四角い穴」に合わせて透明プラバンをカット。
㈲オオクボから発売の透明なプラ素材「なみいたくん」も四角い穴に合わせてカット。

4.塗装2＆アクセサリー～
	ジオラマベースの車体や陸地近くはダークブルーを吹き、その周辺はグリーンを吹きます。透明プラバンの下になる面に波をイメージしながら、クリアーブルーで筆塗りします。下からベース→透明プラバン→なみいたくんの順に発砲スチロール専用の接着剤で接着します。　※ボンドは厳禁　発砲スチロールが溶けます。バランスを考え、陸地を発砲スチロールで製作。今回水面に近い陸地なので黒と茶色を基調としたパステルを、薄めた木工用ボンドで付着させます。次にKATOのフォーリッジクラスターと㈲オオクボの「手作りミキ」を組み合わせて樹木を製作。

4.塗装2＆アクセサリー～

ジオラマベースの車体や陸地近くはダークブルーを吹き、その周辺はグリーンを吹きます。
透明プラバンの下になる面に波をイメージしながら、クリアーブルーで筆塗りします。
下からベース→透明プラバン→なみいたくんの順に発砲スチロール専用の接着剤で接着します。　※ボンドは厳禁　発砲スチロールが溶けます。
バランスを考え、陸地を発砲スチロールで製作。
今回水面に近い陸地なので黒と茶色を基調としたパステルを、薄めた木工用ボンドで付着させます。
次にKATOのフォーリッジクラスターと㈲オオクボの「手作りミキ」を組み合わせて樹木を製作。

5.塗装3～ウェザリング～
	フラットプラック＋ジャーマングレイでスミ入れ、細部に影を付けます。ウォッシングはせず、溶剤で拭き取ります。クリアーオレンジ、カーキドラブ、フラットブラウンでチッピングを施します。雨だれとしてフラットブラックを車体側面の上から下へ筆塗りします。フラットアルミ＋クリアーオレンジを乾かした筆で車体の角にドライブラシ。黄土色のパステルでエッジを中心に汚し塗装。フラットブラックやフラットブラウンを使って車体下部に汚れや水あかを描きます。キャタピラに砂利を付着させます。

5.塗装3～ウェザリング～

フラットプラック＋ジャーマングレイでスミ入れ、細部に影を付けます。
ウォッシングはせず、溶剤で拭き取ります。
クリアーオレンジ、カーキドラブ、フラットブラウンでチッピングを施します。
雨だれとしてフラットブラックを車体側面の上から下へ筆塗りします。
フラットアルミ＋クリアーオレンジを乾かした筆で車体の角にドライブラシ。
黄土色のパステルでエッジを中心に汚し塗装。
フラットブラックやフラットブラウンを使って車体下部に汚れや水あかを描きます。
キャタピラに砂利を付着させます。

6.塗装4～ウェット塗装１～
	キャタピラ・波切板を中心に水しぶきをイメージしながら、液体ゴムをすり込んでウエット感を出します。

7.塗装5～ウェット塗装２～
	２時間程経過すると液体ゴムが透明になり、巻き上げた水しぶきのウェット感が表現できます。

8.仕上げ
	「なみいたくん」にフラットホワイトで波のドライブラシを進行方向を意識しながらかけます。陸地を接着し、樹木を植え込みます。陸地周辺に砂利やライケンを付着させます。陸地周辺にも液体ゴムも軽くすり込みます。タミヤの動物セットからガチョウの親子を塗装し、水面に浮かぶようにカットしてから接着します。車体を「四角い穴」にはめ込みます。ジャングル流域の画像を拡大プリントしたものを背景パネルとして使用します。コレクションケースのふたをしたら完成！

8.仕上げ

「なみいたくん」にフラットホワイトで波のドライブラシを進行方向を意識しながらかけます。
陸地を接着し、樹木を植え込みます。
陸地周辺に砂利やライケンを付着させます。
陸地周辺にも液体ゴムも軽くすり込みます。
タミヤの動物セットからガチョウの親子を塗装し、水面に浮かぶようにカットしてから接着します。
車体を「四角い穴」にはめ込みます。
ジャングル流域の画像を拡大プリントしたものを背景パネルとして使用します。
コレクションケースのふたをしたら完成！

製作後記
今回は構想段階と素材集めに注力しました。完成イメージのイラストを描いたり、より効率的な作業手順書を作ったり、また素材については東京・大阪・福岡まで巡って入手するなど、今年の模型製作の集大成として臨みました。しかしながら、失敗点も多々あり、次に繋がるジオラマ工作となりました。【発見①】発砲スチロールの扱いジオラマベース製作中にアクシデント発生 ! プラモデル用のボンドを作業中ベースに落としてしまいました。すると厚さ２cmの発砲スチロールがあっという間に陥没 ! 発砲スチロールとプラバンを接着するには白くドロっとした木工用ボンドよりは、透明なプラモデル用ボンドを選択したのですが、後で模型雑誌を見るとこれは厳禁だそうです。画材店に行くとちゃんと発砲スチロール用の透明な接着剤が売られていました。ベースの周囲を石粘土で補強し、再塗装。陥没した箇所には岩の素材を埋め込みましたが、結果的には川底に明暗が生まれてリアルな水面になりました。逆手に取れば、あえてデコボコのベースにしておくのも手法だと思いました。【発見②】「なみいたくん」福岡の模型店で偶然見つけた「なみいたくん」。穏やかで透明な波板が２種入っており、薄い素材のため加工もかんたん ! 水面をフラットホワイトでドライブラシすればさらにリアルな仕上がりに・・・。今回は静かに水面を進む装甲車をイメージしていたのでピッタリでした。他にもタミヤの限定品の海面用透明プラパンもありましたが、こちらは厚すぎて加工が難しそうでした。【発見③】フォーリッジクラスタ－これまで既製品の樹木を使用していましたが、今回はフォーリッジクラスターと「手作りミキ」を使って自作しました。２つともリアル感のあるなかなかの素材で、特にフォーリッジクラスターは手でちぎって木工用ボンドで接着するだけの手軽さ ! 今後のジオラマ工作の強い見方となりそうです。最近はごつごつした戦場のジオラマ製作が続きましたが、今回は水と緑が融合した穏やかな情景に仕上がりました。M113本体は汚しすぎに注意し、水あかや水しぶきの跡などウエット仕様にも挑戦しました。水面については本来ベトナムのメコン川は泥で濁りきった黄土色の川なのですが、クリアーブルーを生かした水面にすることを選択しました。加えてタミヤ動物セットからガチョウの親子を水面に浮かべて、過酷な戦場の中にも安堵感を与える素材をセットしました。(上記画像の赤マルをクリック ! ) また今回初めてアメリカ兵を使用しましたが、黒人兵の質感がよく、車体の上に５人も乗せられるこのキットは水面ジオラマにピッタリのキットでした。今回素材探しの中、模型のテクニックガイドやジオラマ製作本を購入して勉強することにしました。いい模型造りは経験も必要ですが、いい素材、いい道具も必要ですね

製作後記

今回は構想段階と素材集めに注力しました。完成イメージのイラストを描いたり、より効率的な作業手順書を作ったり、また素材については東京・大阪・福岡まで巡って入手するなど、今年の模型製作の集大成として臨みました。しかしながら、失敗点も多々あり、次に繋がるジオラマ工作となりました。

【発見①】発砲スチロールの扱いジオラマベース製作中にアクシデント発生 ! プラモデル用のボンドを作業中ベースに落としてしまいました。すると厚さ２cmの発砲スチロールがあっという間に陥没 ! 発砲スチロールとプラバンを接着するには白くドロっとした木工用ボンドよりは、透明なプラモデル用ボンドを選択したのですが、後で模型雑誌を見るとこれは厳禁だそうです。画材店に行くとちゃんと発砲スチロール用の透明な接着剤が売られていました。ベースの周囲を石粘土で補強し、再塗装。陥没した箇所には岩の素材を埋め込みましたが、結果的には川底に明暗が生まれてリアルな水面になりました。逆手に取れば、あえてデコボコのベースにしておくのも手法だと思いました。
【発見②】「なみいたくん」福岡の模型店で偶然見つけた「なみいたくん」。穏やかで透明な波板が２種入っており、薄い素材のため加工もかんたん ! 水面をフラットホワイトでドライブラシすればさらにリアルな仕上がりに・・・。今回は静かに水面を進む装甲車をイメージしていたのでピッタリでした。他にもタミヤの限定品の海面用透明プラパンもありましたが、こちらは厚すぎて加工が難しそうでした。
【発見③】フォーリッジクラスタ－これまで既製品の樹木を使用していましたが、今回はフォーリッジクラスターと「手作りミキ」を使って自作しました。２つともリアル感のあるなかなかの素材で、特にフォーリッジクラスターは手でちぎって木工用ボンドで接着するだけの手軽さ ! 今後のジオラマ工作の強い見方となりそうです。

最近はごつごつした戦場のジオラマ製作が続きましたが、今回は水と緑が融合した穏やかな情景に仕上がりました。M113本体は汚しすぎに注意し、水あかや水しぶきの跡などウエット仕様にも挑戦しました。水面については本来ベトナムのメコン川は泥で濁りきった黄土色の川なのですが、クリアーブルーを生かした水面にすることを選択しました。加えてタミヤ動物セットからガチョウの親子を水面に浮かべて、過酷な戦場の中にも安堵感を与える素材をセットしました。(上記画像の赤マルをクリック ! ) また今回初めてアメリカ兵を使用しましたが、黒人兵の質感がよく、車体の上に５人も乗せられるこのキットは水面ジオラマにピッタリのキットでした。
今回素材探しの中、模型のテクニックガイドやジオラマ製作本を購入して勉強することにしました。いい模型造りは経験も必要ですが、いい素材、いい道具も必要ですね
